Шумоглушители сброса природного газа

Шумоглушители сброса природного газа применяются на компрессорных станциях, газоперекачивающих агрегатах, подземных хранилищах газа, при обустройстве нефтегазоконденсатных месторождений и других объектах газотранспортной системы при технологических сбросах газа для снижения уровня звукового давления на постоянных рабочих местах, рабочих зонах производственных помещений и территорий прилегающих к жилой застройке, до требований санитарных норм.

Среда: природный газ

Давление рабочей среды: до 15 МПа

Температура применения: от -70 °С до 150 °С

Место установки: трубопроводы технологических сбросов газа нагнетателя, топливного газа, пускового газа

Исполнение: вертикальные

Материальное исполнение: Ст 09Г2С (Ст20) / 12Х18Н10Т и другие аналоги

Способ присоединения к трубе: фланцевое соединение

Направление сброса среды:  вертикально вверх

Скачать опросный лист

Шумоглушители сброса природного газа включают в себя две основных ступени – дроссельный блок и ступень звукопоглощения (диссипативная часть).

Дроссельный блок шумоглушителя предназначена для плавного дросселирования, снижения скорости и расширения потока газа.

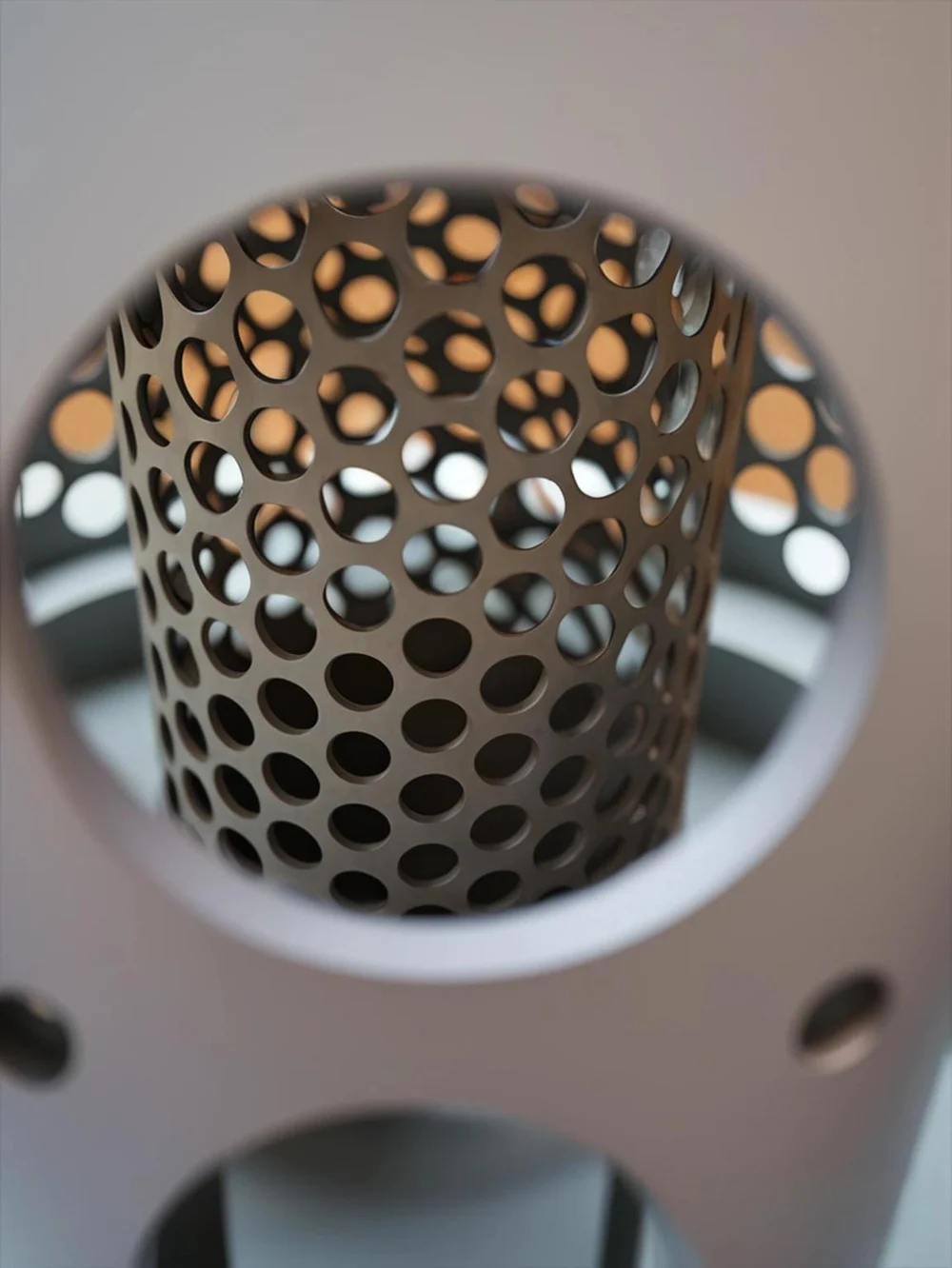

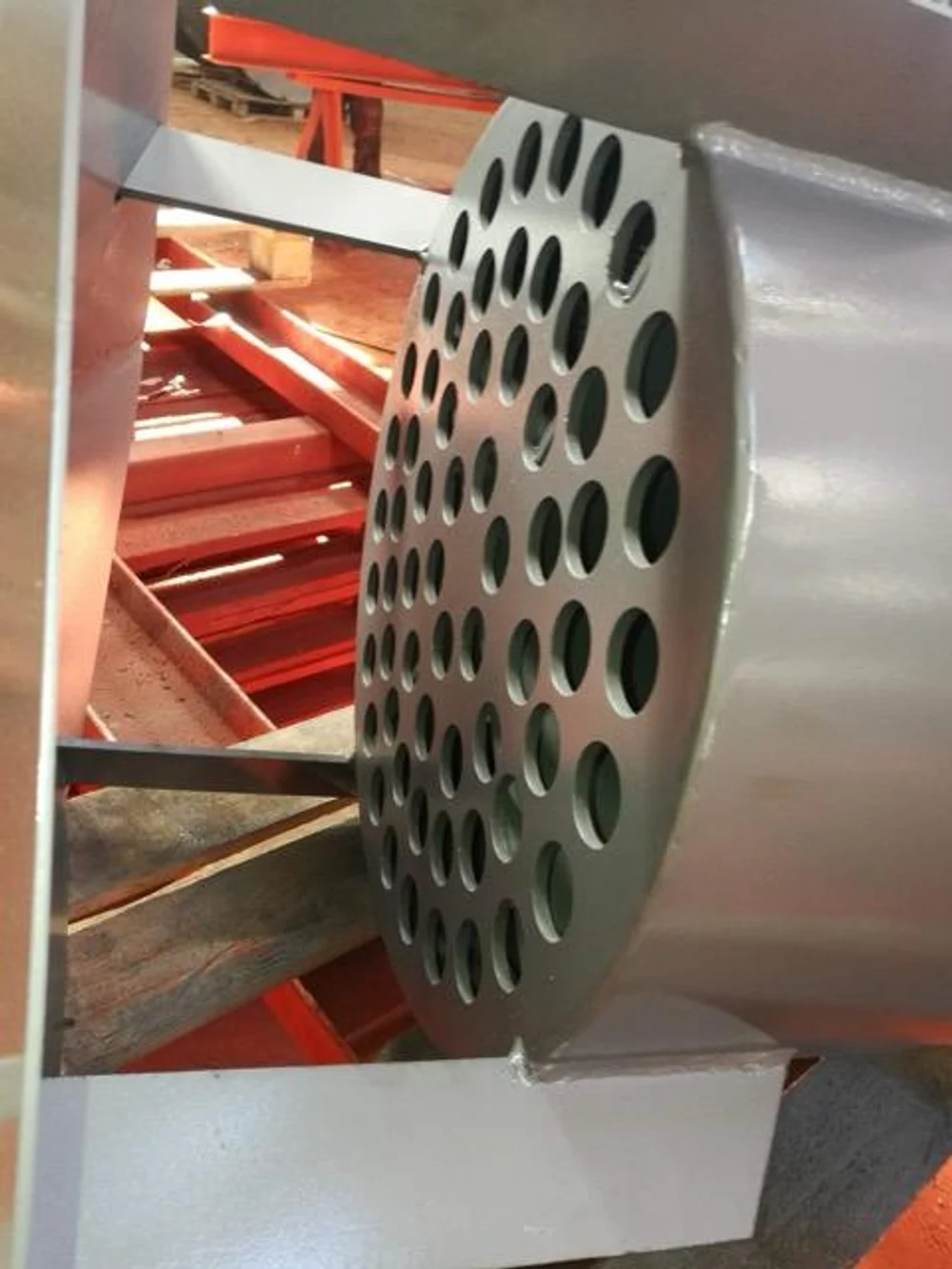

Дроссельный блок шумоглушителя включает в себя ряд удаленных друг от друга перфорированных обечаек с разными площадями проходного сечения, увеличенными в сторону выхода газа. Благодаря правильно подобранным проходным сечениям, обеспечивается уменьшение суммарного генерируемого шума.

Один из основных механизмов затухания звука в элементах ступенчатого дроссельного устройства связан с поглощением звуковой энергии в вихрях, формирующихся на начальных участках элементарных струек, истекающих из отверстий дроссельных решеток (ослабление звука проявляется при дозвуковом режиме истечения и увеличивается при снижении частоты).

Основной функцией диссипативной части является изоляция шума, генерируемого струйным течением газа на выходе из сбросной свечи.

Сброс газа в атмосферу на шумоглушителях сброса природного газа осуществляется вертикально вверх. Связано это с исключением загазованности площадки КС.
