Шумоглушители пара

Наиболее мощным источником шумового воздействия на

окружающую среду является выброс пара в атмосферу/

​

Выбросы пара в атмосферу происходят при пускоостановочных операциях

на котлах и во многих случаях, являются обязательными в технологическом

процессе при которых происходит резкое повышение давления пара свыше

допустимых значений.

​

Шум выбросов пара в атмосферу связан с шумообразованием недорасширенных струй пара, образующихся на выходе выхлопных трубопроводов при истечении в атмосферу. Струя пара, вытекающая из выхлопного трубопровода с избыточным давлением, начинает расширяться и перерасширяться, вследствие чего происходит увеличение скорости пара до сверхзвуковых значений.  Общий уровень звуковой мощности таких струй достигает свыше 170 дБ. Превышение допустимых норм по фактору шума при сбросах пара на станциях фиксируются в радиусе нескольких километров.

​

Для снижения шума выбросов пара в атмосферу применяют шумоглушители сброса пара.

​

Паровые шумоглушители для выхлопных трубопроводов должны обеспечивать плавное уменьшение давления и скорости сбрасываемого пара, а также снижать шум, который генерируется в высокоскоростной зоне на входе в шумоглушители.

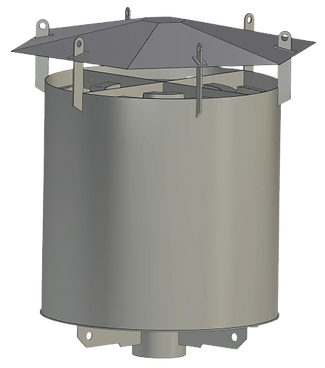

Шумоглушители пара содержат несколько ступеней звукопоглощения.

Первая ступень (дроссельный блок) предназначена для плавного дросселирования, снижения скорости и расширения потока пара. Первая ступень шумоглушителя включает в себя ряд удаленных друг от друга перфорированных обечаек с разными площадями проходного сечения, увеличенными в сторону выхода пара. Благодаря правильно подобранным проходным сечениям, обеспечивается уменьшение суммарного генерируемого шума.

Вторая ступень (диссипативная часть) предназначена для снижения шума до требуемой величины. Вторая ступень представляет собой часть с несколькими облицованными каналами (кассетами), закрепленными между собой на определенном расстоянии с помощью металлических пластин. Внутри кассет находится специальный негигроскопичный звукопоглощающий материал, обернутый в стеклоткань для исключения выдувания. При определенных параметрах, шумоглушитель паровых сбросов может состоять только из одной ступени.

На выходе из шумоглушителя установлена крышка для защиты попадания атмосферных осадков внутрь шумоглушителя.

В нижней части парового шумоглушителя предусмотрен дренажный патрубок для слива конденсата.

Для регионов с низкими температурами место слива конденсата оборудовано (при необходимости) обогревающим устройством, предотвращающим замерзание конденсата.

​

Установка шумоглушителей паровых сбросов позволяет снизить уровень звукового давления до 80 дБ(А) в 1 метре от шумоглушителя, и до 45 дБ(А) на территории, прилегающей к жилым домам.
